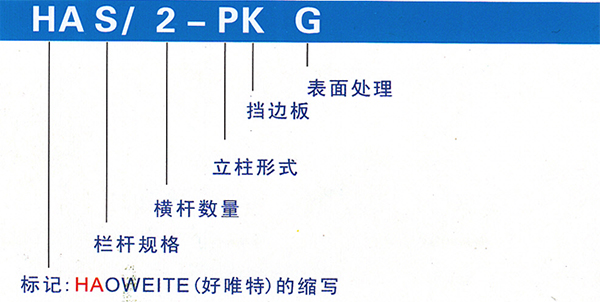

球接欄桿型號表示方法

欄桿規格：S表示標準型，E表示經濟型
橫桿數量：1表示一條橫桿，2表示二條橫桿，3表示三條橫桿，……
立柱形式：按立柱形式圖相應表明型號
擋邊板：需要擋邊板標注“K”，不需要擋邊板不標注
表面處理：G表示熱浸鋅，P表示浸漆，J表示機械拋光，E表示電化學拋光，U表示不處理（可略寫）

欄桿規格尺寸表

注明：
1、鋼管尺寸：上表中括號前是碳鋼的尺寸，括號內是不銹鋼的尺寸。終以雙方確認后的設計圖為準。
2、立柱間距：主要有1000，,100,1500三種。
3、欄桿高度：
（1）雙桿：
A、水平欄桿：扶手的小高度為1100mm；
B、樓梯斜欄桿：扶手的垂直高度小為900mm；
（2）三桿：通常為1200mm；
（3）單桿或三桿以上按設計；
4、橫桿與立柱的連接方法：
<1>一般采用焊接固定的方法，焊位處做局部防銹處理。
<2> 也可用緊定螺釘或銷釘固定，安裝是需現場配鉆相應的安裝。
5、若客戶為節省成本二降低欄桿高度，減少鋼管厚度或增大主柱間距離，由此造成的一切后果本公司不予負責。

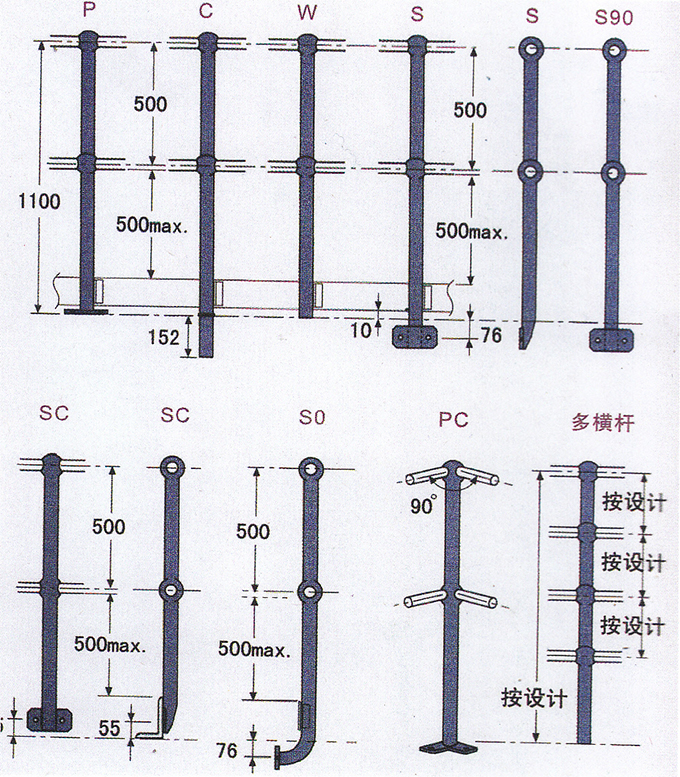

立柱形式

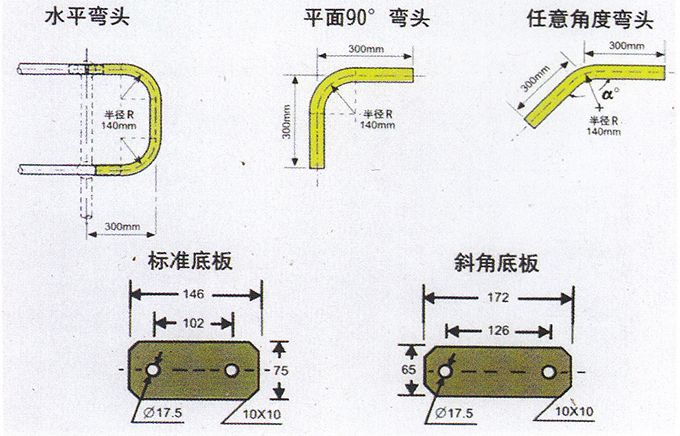

彎頭與底板形式

注明：底板僅在需要時才進行倒角
